.反馈电路的识别：

(1).若电路中除放大通路外还存在有信号的反向传输通路，

  则为反馈放大电路（闭环）；反之则为开环。

(2).通过瞬时极性法，若判断出反馈信号的变化趋势是减弱输入信号的变化趋势，

   则为负反馈；反之则为正反馈。

(3).若反馈量中包含交流成分则为交流反馈；包含直流成分则为直流反馈。

(4).将输出端交流对地短路，此时若反馈信号仍然存在，则是电流反馈；

   反之，若反馈信号消失，则是电压反馈。

(5).在输入端观察反馈信号与输入信号、净输入信号的连接方式，若是串联，

即为串联反馈；反之，如果反馈信号与输入回路相并联，因而反馈信号、

   输入信号和净输入信号相并联，即为并联反馈；

交流负反馈常有的四种连接方式

(1).电压串联负反馈：

  其反馈量与输出电压成比例，与输入量的连接采用电压求和的方式。

(a)分立元件放大电路(b)集成运放放大电路

(2).电压并联负反馈：

   其反馈量与输出电压成比例，与输入量的连接采用电流求和的方式。

3).电流串联负反馈：其反馈量与输出电流成比例，与输入量的连接采用电压求和的方式。

4).电流并联负反馈：

其反馈量与输出电流成比例，与输入量的连接采用电流求和的方式。负反馈对放大器主要性能的影响：

(1).提高增益的稳定性：电压反馈可稳定电压增益，电流反馈可稳定电流

增益，若负载是恒定电阻时，既可稳定输出电压，又可稳定输出电流。

(2).改善非线性失真，减小内部噪声干扰。

(3).改变放大器的输入和输出阻抗：

   串联电阻使输入阻抗增加；并联反馈使输入阻抗减小；

   电压反馈使输入阻抗减小；电流反馈使输出阻抗增加。

①电容的功能和表示方法。
由两个金属极，中间夹有绝缘介质构成。电容的特性主要是隔直流通交流，因此多用于级间耦合、滤波、去耦、旁路及信号调谐。电容在电路中用“C”加数字表示，比如C8，表示在电路中编号为8的电容。

②电容的分类。

电容按介质不同分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。按极性分为：有极性电容和无极性电容。按结构可分为：固定电容，可变电容，微调电容。

③电容的容量。

电容容量表示能贮存电能的大小。电容对交流信号的阻碍作用称为容抗，容抗与交流信号的频率和电容量有关，容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)。

④电容的容量单位和耐压。

电容的基本单位是F（法），其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。由于单位F 的容量太大，所以我们看到的一般都是μF、nF、pF的单位。换算关系：1F＝1000000μF，1μF=1000nF=1000000pF。

每一个电容都有它的耐压值，用V表示。一般无极电容的标称耐压值比较高有：63V、100V、160V、250V、400V、600V、1000V等。有极电容的耐压相对比较低，一般标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

⑤电容的标注方法和容量误差。

电容的标注方法分为：直标法、色标法和数标法。对于体积比较大的电容，多采用直标法。如果是0.005，表示0.005uF=5nF。如果是5n，那就表示的是5nF。

数标法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是10的多少次方。如：102表示10x10x10 PF=1000PF，203表示20x10x10x10 PF。

色标法，沿电容引线方向，用不同的颜色表示不同的数字，第一、二种环表示电容量，第三种颜色表示有效数字后零的个数（单位为pF）。颜色代表的数值为：黑=0、棕=1、红=2、橙=3、黄=4、绿=5、蓝=6、紫=7、灰=8、白=9。

电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。

⑥电容的正负极区分和测量。

电容上面有标志的黑块为负极。在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正，短脚为负。

当我们不知道电容的正负极时，可以用万用表来测量。电容两极之间的介质并不是绝对的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在1000兆欧以上。电容两极之间的电阻叫做绝缘电阻或漏电电阻。只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。反之，则电解电容的漏电流增加（漏电阻减小）。这样，我们先假定某极为“+”极，万用表选用R*100或R*1K挡，然后将假定的“+”极与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记下表针停止的刻度（表针靠左阻值大），对于数字万用表来说可以直接读出读数。然后将电容放电（两根引线碰一下），然后两只表笔对调，重新进行测量。两次测量中，表针最后停留的位置靠左（或阻值大）的那次，黑表笔接的就是电解电容的正极。

⑦电容使用的一些经验及来四个误区。

一些经验：在电路中不能确定线路的极性时，建议使用无极电解电容。通过电解电容的纹波电流不能超过其充许范围。如超过了规定值，需选用耐大纹波电流的电容。电容的工作电压不能超过其额定电压。在进行电容的焊接的时候，电烙铁应与电容的塑料外壳保持一定的距离，以防止过热造成塑料套管破裂。并且焊接时间不应超过10秒，焊接温度不应超过260摄氏度。

几个误区分析：

●电容容量越大越好。

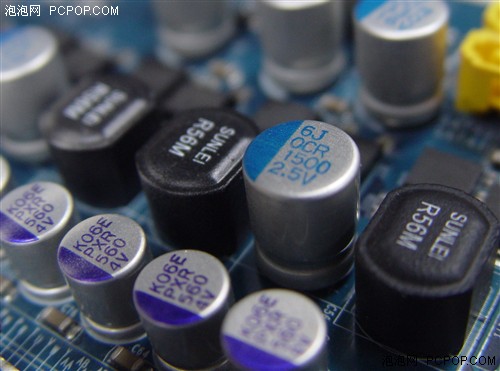

很多人在电容的替换中往往爱用大容量的电容。我们知道虽然电容越大，为IC提供的电流补偿的能力越强。且不说电容容量的增大带来的体积变大，增加成本的同时还影响空气流动和散热。关键在于电容上存在寄生电感，电容放电回路会在某个频点上发生谐振。在谐振点，电容的阻抗小。因此放电回路的阻抗最小，补充能量的效果也最好。但当频率超过谐振点时，放电回路的阻抗开始增加，电容提供电流能力便开始下降。电容的容值越大，谐振频率越低，电容能有效补偿电流的频率范围也越小。从保证电容提供高频电流的能力的角度来说，电容越大越好的观点是错误的，一般的电路设计中都有一个参考值的。

●同样容量的电容，并联越多的小电容越好，

耐压值、耐温值、容值、ESR(等效电阻)等是电容的几个重要参数，对于ESR自然是越低越好。ESR与电容的容量、频率、电压、温度等都有关系。当电压固定时候，容量越大，ESR越低。在板卡设计中采用多个小电容并连多是出与PCB空间的限制，这样有的人就认为，越多的并联小电阻，ESR越低，效果越好。理论上是如此，但是要考虑到电容接脚焊点的阻抗，采用多个小电容并联，效果并不一定突出。

●ESR（等效电阻）越低，效果越好。
结合上面提高的供电电路来说，对于输入电容来说，输入电容的容量要大一点。相对容量的要求，对ESR的要求可以适当的降低。因为输入电容主要是耐压，其次是吸收MOSFET的开关脉冲。对于输出电容来说，耐压的要求和容量可以适当的降低一点。ESR的要求则高一点，因为这里要保证的是足够的电流通过量。但这里要注意的是ESR并不是越低越好，低ESR电容会引起开关电路振荡。而消振电路复杂同时会导致成本的增加。板卡设计中，这里一般有一个参考值，此作为元件选用参数，避免消振电路而导致成本的增加。

●好电容代表着高品质。

在电路控制板设计中，电路设计水平是关键。和有的厂商可以用两相供电，做出比一些厂商采用四相供电更稳定的产品一样，一味的采用高价电容，不一定能做出好产品。衡量一个产品，一定要全方位多角度的去考虑，切不可把电容的作用有意无意的夸大.

一、传感器的定义
　　　　
传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。
　　

二、传感器的分类
　　　　
目前对传感器尚无一个统一的分类方法，但比较常用的有如下三种：
１、按传感器的物理量分类，可分为位移、力、速度、温度、流量、气体成份等传感器
２、按传感器工作原理分类，可分为电阻、电容、电感、电压、霍尔、光电、光栅、热电偶等传感器。
３、按传感器输出信号的性质分类，可分为：输出为开关量（“１”和"０”或“开”和“关”）的开关型传感器；输出为模拟型传感器；输出为脉冲或代码的数字型传感器。

1.按被测物理量分：如：力，压力，位移，温度，角度传感器等；
2.按照传感器的工作原理分：如：应变式传感器、压电式传感器、压阻式传感器、电感式传感器、电容式传感器、光电式传感器等；
3.按照传感器转换能量的方式分：
（1）能量转换型：如：压电式、热电偶、光电式传感器等；
（2）能量控制型：如：电阻式、电感式、霍尔式等传感器以及热敏电阻、光敏电阻、湿敏电阻等；
4.按照传感器工作机理分：
（1）结构型：如：电感式、电容式传感器等；
（2）物性型：如：压电式、光电式、各种半导体式传感器等；
5.按照传感器输出信号的形式分：
（1）模拟式：传感器输出为模拟电压量；
（2）数字式：传感器输出为数字量，如：编码器式传感器。

三、传感器的静态特性
　　　　
传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。表征传感器静态特性的主要参数有：线性度、灵敏度、分辨力和迟滞等。
　　

四、传感器的动态特性
　　　　
所谓动态特性，是指传感器在输入变化时，它的输出的特性。在实际工作中，传感器的动态特性常用它对某些标准输入信号的响应来表示。这是因为传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。最常用的标准输入信号有阶跃信号和正弦信号两种，所以传感器的动态特性也常用阶跃响应和频率响应来表示。
　　

五、传感器的线性度
　　　　
通常情况下，传感器的实际静态特性输出是条曲线而非直线。在实际工作中，为使仪表具有均匀刻度的读数，常用一条拟合直线近似地代表实际的特性曲线、线性度（非线性误差）就是这个近似程度的一个性能指标。
拟合直线的选取有多种方法。如将零输入和满量程输出点相连的理论直线作为拟合直线；或将与特性曲线上各点偏差的平方和为最小的理论直线作为拟合直线，此拟合直线称为最小二乘法拟合直线。
　　

六、传感器的灵敏度
　　　　
灵敏度是指传感器在稳态工作情况下输出量变化△y对输入量变化△x的比值。
　　
它是输出一输入特性曲线的斜率。如果传感器的输出和输入之间显线性关系，则灵敏度S是一个常数。否则，它将随输入量的变化而变化。
灵敏度的量纲是输出、输入量的量纲之比。例如，某位移传感器，在位移变化1mm时，输出电压变化为200mV，则其灵敏度应表示为200mV/mm。
当传感器的输出、输入量的量纲相同时，灵敏度可理解为放大倍数。　提高灵敏度，可得到较高的测量精度。但灵敏度愈高，测量范围愈窄，稳定性也往往愈差。
　　

七、传感器的分辨力
　　　　
分辨力是指传感器可能感受到的被测量的最小变化的能力。也就是说，如果输入量从某一非零值缓慢地变化。当输入变化值未超过某一数值时，传感器的输出不会发生变化，即传感器对此输入量的变化是分辨不出来的。只有当输入量的变化超过分辨力时，其输出才会发生变化。
通常传感器在满量程范围内各点的分辨力并不相同，因此常用满量程中能使输出量产生阶跃变化的输入量中的最大变化值作为衡量分辨力的指标。上述指标若用满量程的百分比表示，则称为分辨率。
　　

八、电阻式传感器
　　
电阻式传感器是将被测量，如位移、形变、力、加速度、湿度、温度等这些物理量转换式成电阻值这样的一种器件。主要有电阻应变式、压阻式、热电阻、热敏、气敏、湿敏等电阻式传感器件。
九、电阻应变式传感器
　　
传感器中的电阻应变片具有金属的应变效应，即在外力作用下产生机械形变，从而使电阻值随之发生相应的变化。电阻应变片主要有金属和半导体两类，金属应变片有金属丝式、箔式、薄膜式之分。半导体应变片具有灵敏度高（通常是丝式、箔式的几十倍）、横向效应小等优点。
　　

十、压阻式传感器
　　
压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。
　　
用作压阻式传感器的基片（或称膜片）材料主要为硅片和锗片，硅片为敏感 材料而制成的硅压阻传感器越来越受到人们的重视，尤其是以测量压力和速度的固态压阻式传感器应用最为普遍。
　　

十一、热电阻传感器
　　
热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。在温度检测精度要求比较高的场合，这种传感器比较适用。目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。用于测量-200℃～+500℃范围内的温度。
　　

十二、传感器的迟滞特性
　　　　
迟滞特性表征传感器在正向（输入量增大）和反向（输入量减小）行程间输出-一输入特性曲线不一致的程度，通常用这两条曲线之间的最大差值△MAX与满量程输出F•S的百分比表示。迟滞可由传感器内部元件存在能量的吸收造成。
